Области применения
Микроскоп применяется для изучения как прозрачных, так и непрозрачных образцов. Микроскоп используется в биологических лабораториях, для учебного процесса при проведения лабораторных работ по биологии, физике, химии в школах и лицеях, также и при самостоятельном обучении в домашних условиях.
Биология и медицина
В биологии и медицине на микроскопе можно изучать живые клетки, ткани и исследовать внутриклеточные процессы при различных температурах.
Ветеринария и животноводство
В ветеринарии и животноводстве с помощью микроскопа можно проводить анализ свойств сперматозоидов животных при разных температурах и определять оптимальную температуру для сохранения их жизнеспособности и активности.
Столик с подогревом
Столик с подогревом, термостолик или столик Морозова, предназначен для подогрева исследуемого препарата до заданной температуры, что обеспечивает жизнедеятельность исследуемых живых организмов. Поддержание заданной температуры возможно в диапазоне от 20⁰С до 45⁰С с точностью 0.1⁰С обеспечивается электронным контроллером.
Устройство микроскопа

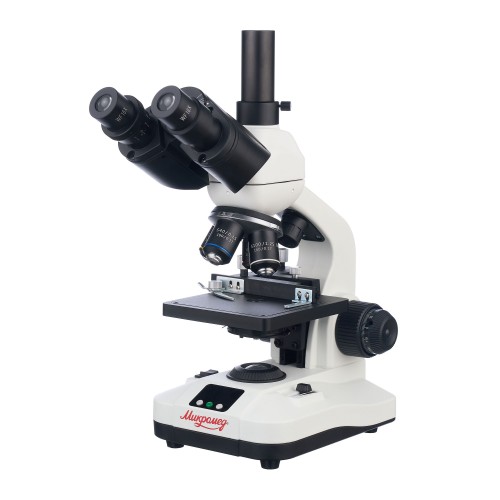

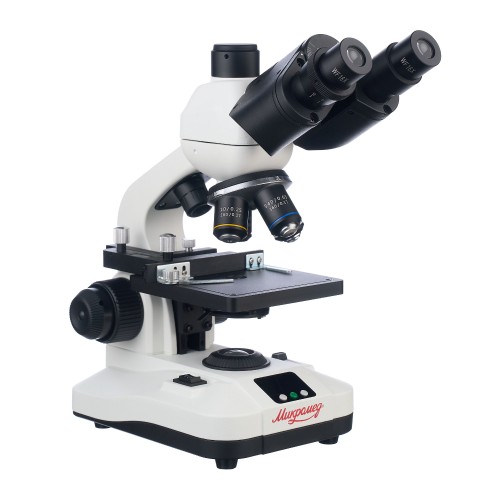

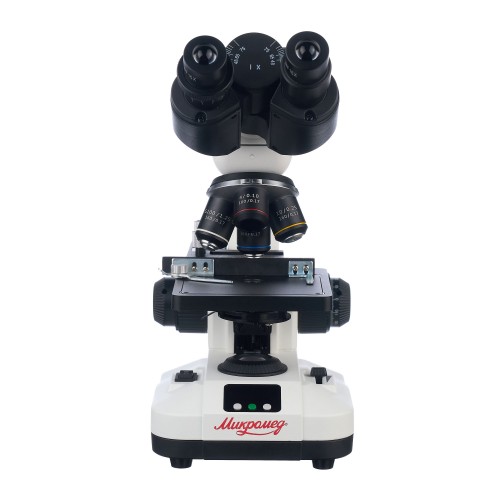

Микроскоп состоит из штатива с тринокулярной визуальной насадкой и объективов на револьверном устройстве. В основание микроскопа встроен осветитель проходящего света, в штативе установлен осветитель отраженного света и механизм фокусировки. На штативе микроскопа предметный столик с препаратоводителем и модулем подогрева.
Оптическая система
Оптика микроскопа рассчитана на 160 мм и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор с апертурной диафрагмой и держателем фильтров. Окулярные тубусы имеют эргономичный угол наклона 30⁰, что позволяет снизить нагрузку на шейный отдел наблюдателя и снизить его утомляемость при длительной работе на микроскопе.
Визуальная насадка

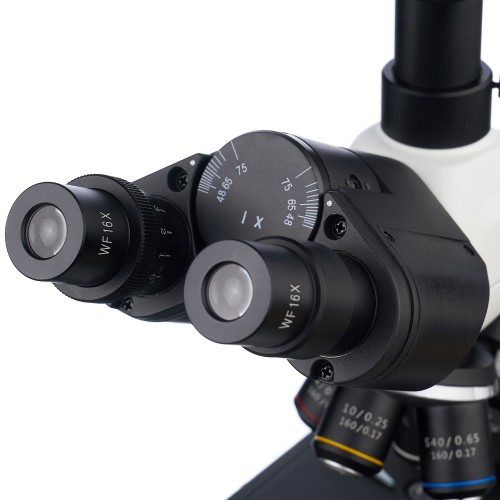

Визуальная насадка Зидентопфа позволяет регулировать межзрачковое расстояние в пределах 48-75 мм без потери точной фокусировки. Окулярные тубусы имеют эргономичный угол наклона 30⁰, что позволяет снизить нагрузку на шейный отдел наблюдателя и снизить его утомляемость при длительной работе на микроскопе. Коррекция аметропии наблюдателя осуществляется кольцом на левом окулярном тубусе в диапазоне ±5 дптр.
Объективы и окуляры
Улучшенные объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 oil создают резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм. Объективы 40х и 100х имеют подпружиненную оправу для предотвращения повреждения объектива и образца при фокусировке. Все объективы установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет быстро переходить к различным увеличениям. Окуляры WF10х/16 и WF16х/11, входящие в комплект микроскопа, обеспечивают общее увеличение от 40х до 1600х. По дополнительному заказу могут быть приобретены окуляры WF5х/18, с ними доступно увеличение 20х, необходимое для изучения крупных образцов.
Два стандарта установки камеры

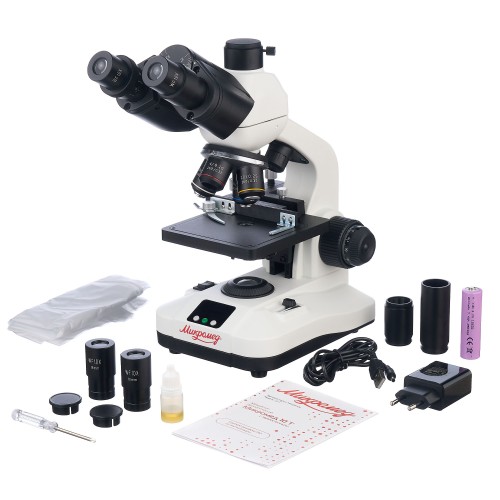

В комплект микроскопа входят адаптер E-Type, рассчитанный на посадочный диаметр 23.2 мм, и адаптер C-mount с резьбой, предназначенный для камер профессионального класса. Тубус визуализации снабжен оптикой с увеличением 0.5х, что позволяет без потерь информации применять камеры с диагональю сенсора в пределах от 2/3 до 1/3 дюйма.
Отраженный и проходящий свет

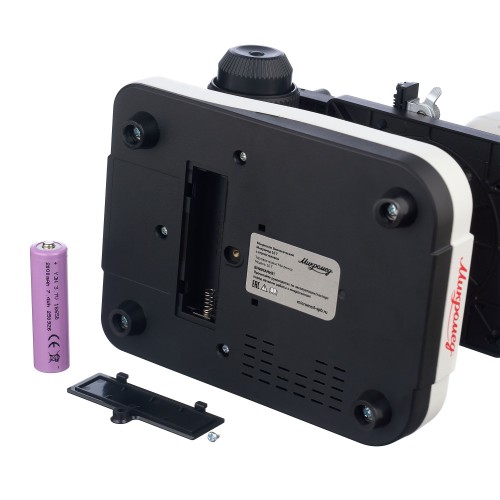

Два осветителя микроскопа - отраженного и проходящего света - позволяют исследовать непрозрачные и прозрачные объекты. В осветителях используется светодиоды мощностью 0.75 Вт с цветовой температурой 6500⁰К. Подобный свет не утомляет наблюдателя, при использовании камеры способствует правильной цветопередаче и упрощает автоматическую настройку WB. Осветители имеют раздельную регулировку яркости от 0% до 100%. Питание осветителей, термостолика и схемы управления осуществляется от сменного Li-Ion аккумулятора тип 18650 емкостью 2000 мАч или от электросети переменного тока с помощью комплектного адаптера 5В/3А. При подключенном к сети адаптере осуществляется заряд аккумулятора, статус заряда отображается на дисплее.
Предметный столик

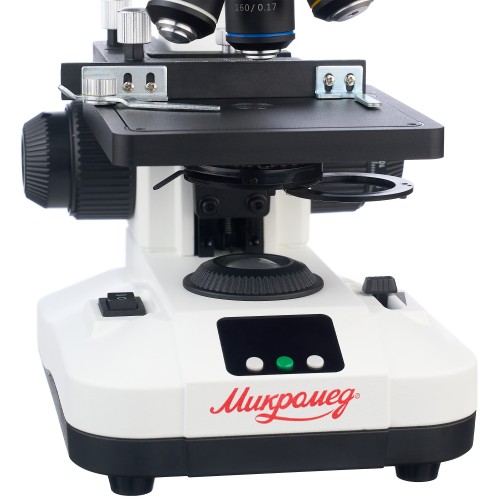

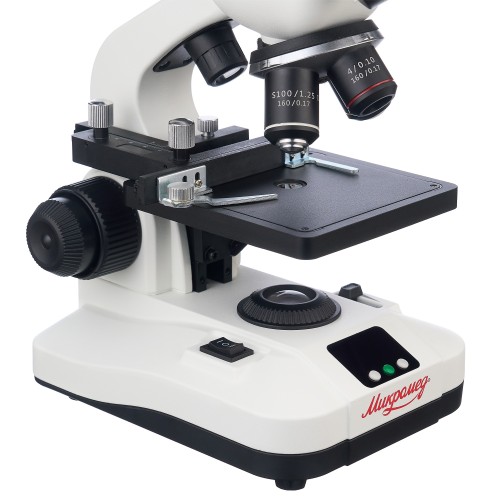

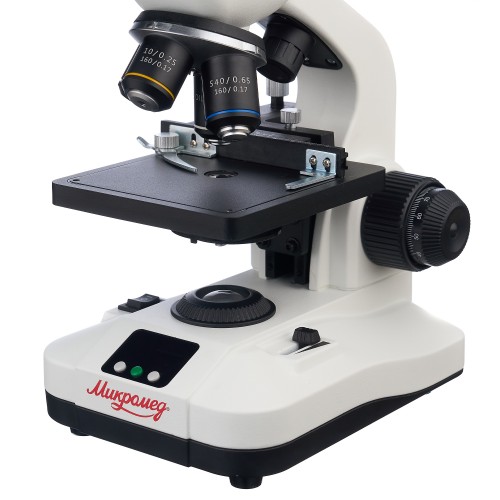

Предметный столик микроскопа имеет размер 110х120 мм и оснащен накладным препаратоводителем, позволяющим перемещать препарат по направлениям X и Y в пределах 50-35 мм. Перемещение производится независимыми рукоятками по каждой координате. Точное позиционирование образца по X и Y контролируется по шкалам, для повышения точности шкалы снабжены нониусами. Фиксация образцов на столике производится пружинным прижимом. При необходимости препаратоводитель может быть снят.
Подогрев препарата
Для подогрева препарата в предметный столик встроен нагревательный модуль, позволяющий поддерживать оптимальную температуру образца при биологических исследованиях. Диапазон температур от 20⁰С до 45⁰С с шагом установки 1⁰С. Заданная температура поддерживается контроллером с точностью 0.1⁰С. Нагревательный элемент обеспечивает нагрев области размером 70х30, что позволяет равномерно нагревать препарат на стандартном предметном стекле.
Фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен направляющей с пружинным демпфером, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 16 мм. Цена деления шкалы тонкой фокусировки 1 мкм.
Конструкция
Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Основание и штатив – литые из алюминиевого сплава, зубчатые рейки и колеса из стали. На основание и штатив нанесено покрытие с антистатическими свойствами.
Особенности:
- Увеличение 40х-1600х, с дополнительной оптикой 20х-1600х
- Тринокулярная насадка с тубусом визуализации для подключения камеры
- Улучшенные ахроматические объективы
- Термостолик поддерживает рабочую температуру от 20⁰С до 45⁰С с точностью 0.1⁰С
- Установка камер с посадочным диаметром 23.2 мм и камер C-mount
- Эргономичный угол наклона тубуса 30⁰
- Конденсор с апертурной диафрагмой и держателем фильтров
- Светодиоды высокой яркости с цветовой температурой дневного света
