Насадка 0.5х предназначена для стереомикроскопов серии Микромед МС-7-ZOOM. Особенностью стереомикроскопов Микромед является постоянство рабочего расстояния на всех значениях увеличений. Но увеличение, рабочее расстояние и поле зрения микроскопа являются параметрами, которые можно изменять в зависимости от задач.
Для этого микроскопы могут быть укомплектованы оптическими насадками, расширяющими их возможности.
Насадка 0.5х увеличивает рабочее расстояние микроскопа и размер поля зрения.
Общее увеличение микроскопа уменьшается в два раза.
Рабочее расстояние с насадкой - 177 мм
Общее увеличение с насадкой - 3.4… 22.5х
Размер поля зрения с насадкой - 65.7…9.8 мм
Использование дополнительных окуляров вместе с насадкой изменяет размер поля зрения и общее увеличение микроскопа, на рабочее расстояние окуляры не влияют.

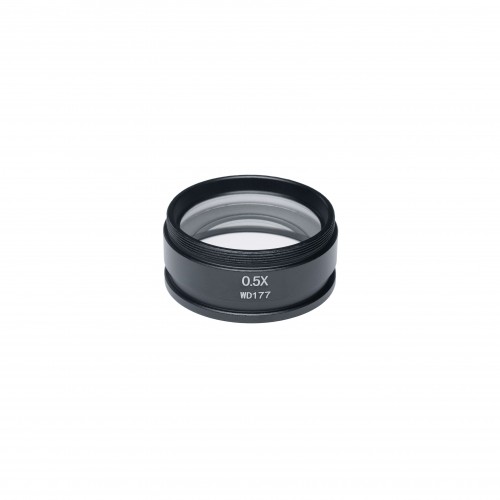

Оптическая насадка 0.5х привинчивается на внутреннюю резьбу блока объективов микроскопа с помощью резьбы М48. Рабочее расстояние при использовании насадки остается постоянным независимо от установленного увеличения объектива.
Окуляр | Без насадки | Насадка 0.5х | ||
W.D. 105 мм | W.D. 177 мм | |||
Увеличение | Размер поля | Увеличение | Размер поля | |
10х/22 мм | 6.7 | 32.8 | 3.4 | 65.7 |
45.0 | 4.9 | 22.5 | 9.8 | |
15х/16 мм | 10.1 | 23.9 | 5.0 | 47.8 |
67.5 | 3.6 | 33.8 | 7.1 | |
20х/12 мм | 13.4 | 17.9 | 6.7 | 38.5 |
90.0 | 2.7 | 45.0 | 5.3 | |
25х/9 мм | 16.8 | 13.4 | 8.4 | 26.9 |
112.5 | 2.0 | 56.3 | 4.0 | |
30х/8 мм | 20.1 | 11.9 | 10.1 | 23.8 |
135.0 | 1.8 | 67.5 | 3.6 |
Комплектация
- Насадка 0,5х (MC 7)
