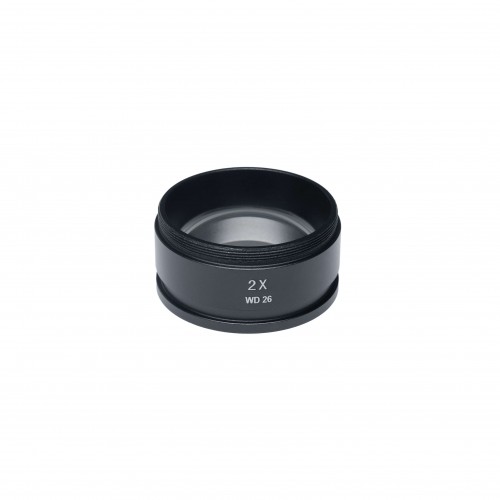

Насадка 2х предназначена для стереомикроскопов серии Микромед МС-7-ZOOM. Особенностью стереомикроскопов Микромед является постоянство рабочего расстояния на всех значениях увеличений. Но увеличение, рабочее расстояние и поле зрения микроскопа являются параметрами, которые можно изменять в зависимости от задач.
Для этого микроскопы могут быть укомплектованы оптическими насадками, расширяющими их возможности.
Насадка 2х повышает общее увеличение, но уменьшает размер поля зрения и рабочее расстояние микроскопа. Общее увеличение микроскопа повышается в 2 раза.
Рабочее расстояние с насадкой - 26 мм
Общее увеличение с насадкой - 13.4…90.0х
Размер поля зрения с насадкой - 2.4…16.4 мм
Использование дополнительных окуляров вместе с насадкой изменяет размер поля зрения и общее увеличение микроскопа, на рабочее расстояние окуляры не влияют.
Оптическая насадка 2х привинчивается на внутреннюю резьбу блока объективов микроскопа с помощью резьбы М48. Рабочее расстояние при использовании насадки остается постоянным независимо от установленного увеличения объектива.
Окуляр | Без насадки | Насадка 2х | ||
W.D. 105 мм | W.D. 26 мм | |||
Увеличение | Размер поля | Увеличение | Размер поля | |
10х/22 мм | 6.7 | 32.8 | 13.4 | 16.4 |
45.0 | 4.9 | 90.0 | 2.4 | |
15х/16 мм | 10.1 | 23.9 | 20.1 | 11.9 |
67.5 | 3.6 | 135.0 | 1.8 | |
20х/12 мм | 13.4 | 17.9 | 26.8 | 9.0 |
90.0 | 2.7 | 180.0 | 1.3 | |
25х/9 мм | 16.8 | 13.4 | 33.5 | 6.7 |
112.5 | 2.0 | 225.0 | 1.0 | |
30х/8 мм | 20.1 | 11.9 | 40.2 | 6.0 |
135.0 | 1.8 | 270.0 | 0.9 |
Комплектация
- Насадка 2х (MC 7)
