Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi, microHDMI и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.). Это может привести к повреждению сенсора.
Назначение
ATAK ET26-50LRF Tube с дальномером — тепловизор в форм-факторе дневного прицела, предназначенный для ночной охоты и наблюдений в условиях ограниченной видимости (темнота, дождь, туман) на открытой местности на средних/больших дистанциях. Функционал прибора позволяет измерять расстояние до цели, считать поправку на дальность и записывать охоту на видео.
С рук (без установки на оружие) подходит для круглосуточных наблюдений, выявления очагов возгорания/перегрева, технической проверки сетей, мониторинга малого неба (БПЛА), охраны территорий, поисково-спасательных работ.
Сравнение с аналогами
- ET26-50LRF Tube: NETD<18 мК, дисплей OLED 1600x1200, до 8 ч от одного аккумулятора 21700, трубчатый корпус (30 мм) длиной 395 мм, вес б/крепления 730 г;
- ET26-50LRF: NETD<18 мК, дисплей OLED 1024x768, до 12 ч от двух аккумуляторов 18650, коробчатый корпус длиной 202 мм, вес б/крепления 612 г;
- ET46-50LRF Tube: NETD<14 мК, дисплей OLED 2560x2560, до 8 ч от двух аккумуляторов (встроенный 21700, съемный 18650), трубчатый корпус (30 мм) длиной 307 мм, вес б/крепления 1043 г.
Особенности
- Матрица 640x512 (NETD<18 мК). Объектив F50 мм.
- Дисплей OLED 1600x1200. 6 палитр. 3 режима сцены.
- Увеличение 3x, дальность обнаружения — до 2600 м.
- 10 профилей. 7 сеток по 4 цвета. Баллистический калькулятор.
- Лазерный дальномер (1000 м). Гироскоп, электронный компас.
- Цифровой зум x2/x4/x6/x8, «картинка в картинке», режим Hot Track.
- Wi-Fi, micro HDMI, съемка (со звуком) на карту microSD до 128 ГБ.
- До 8 ч работы от аккумулятора 21700. Автовыключение. USB-C.
- Пыле/водозащита IP67. Ударная стойкость — до 6000 Дж.
- Диаметр корпуса 30 мм. Крепление — кольца на планку Picatinny.
Описание
Качество изображения

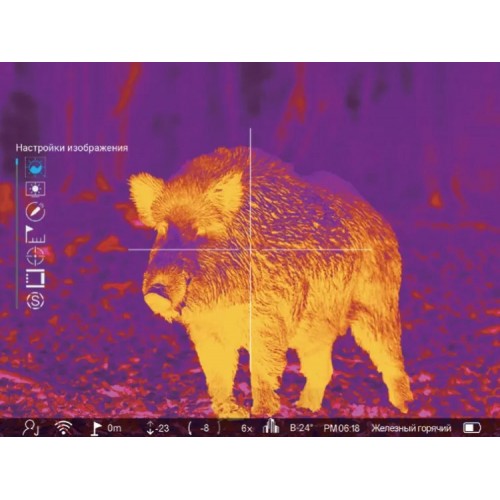

Прибор оснащен 640-й матрицей с чувствительностью NETD<18 мК и дисплеем OLED 1600x1200. При слабом тепловом контрасте различает цель точнее, чем аналоги с NETD<20-35 мК. Обеспечивает более детальную картинку, особенно при масштабировании, чем модели с экранами 1024x768. Адаптируется под разную погоду, местность и восприятие охотника: доступно 6 цветовых палитр, 3 режима наблюдения («город», «лес», «дождь»), коррекция яркости и контраста.
Увеличение и дальность обнаружения
За счет сочетания матрицы и объектива F50 мм тепловизор обеспечивает среднюю кратность — 3x (с цифровым зумом — до 24x), узкое поле зрения — 8,8°x7° и дальность обнаружения крупных объектов — до 2600 м. Это позволяет эффективно охотиться на средних и дальних дистанциях, в горах и на открытой местности, со стационарной позиции (в засидке, с вышки).
Функции
- Лазерный дальномер в сканирующем режиме измеряет расстояние до цели до 1000 м и незаменим в баллистических расчетах.
- Баллистический калькулятор с функцией баллистической калибровки обеспечивает точный расчет поправки на дальность с учетом погоды, параметром боеприпаса и измеренной дальномером дистанции.
- Автоматическое отслеживание самой горячей точки (Hot Track) упрощает поиск и сопровождение зверя в движении/на сложном фоне.
- Режим «Картинка в картинке» (PiP) и цифровой зум x2/x4/x6/x8 меняют масштаб — для детального изучения цели и наведения по месту.
- Гироскоп отслеживает завал горизонта и угол наклона, электронный компас — направление на местности.
- Рекордер «фиксирует» моменты охоты или результаты пристрелки (функция «Автозапись видео с активацией отдачей от выстрела») для последующего разбора и демонстрации. Фото и видео (со звуком/без звука) записываются на съемную micro SD карту объемом до 128 ГБ (в комплект не входит).
- Модуль Wi-Fi позволяет вести наблюдение и съемку со смартфона через фирменное приложение Atakam (, ). О проблемах с приложением пишите нам на почту - все передадим производителю.
- Через HDMI-порт можно подключиться к внешнему монитору — для трансляции и демонстрации изображения с тепловизора.
- USB-порт позволяет подключаться к пауэрбанку (для питания) или компьютеру (для обмена файлами).
- Обновление прошивки (с карты памяти) поддерживает функции и режимы в актуальном состоянии.
Пристрелка
Выполняется для выбранных расстояний (до 15 дистанций), на базовой кратности или с применением цифрового зума, с подбором конфигурации (7 вариантов) и цвета (белый, жёлтый, зелёный, красный) прицельной сетки, с «заморозкой» рабочего экрана на весь период выверки. В памяти можно сохранить до 10 профилей пристрелки.
Управление и питание
Съемный аккумулятор 21700 обеспечивает до 8 часов работы при +20°C (батарейный отсек спрятан между фальш-барабанами). Есть автовыключение и питание от пауэрбанка (USB-C).

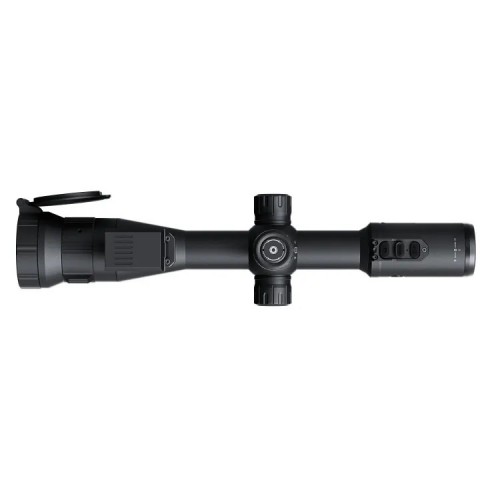

Элементы управления — 4 кнопки на окулярном блоке (питание + быстрые функции) и энкодер (верхний барабан с кнопкой). Кнопки на центральной панели имеют разную форму и высоту — для точной идентификации в темноте на ощупь, без отрыва взгляда от окуляра. Меню русифицированное, с дополнительными опциями: автоскрытие меню с экрана, настройка положения и содержания статусной строки, пользовательский набор палитр.
Конструкция. Эксплуатация в реальных условиях

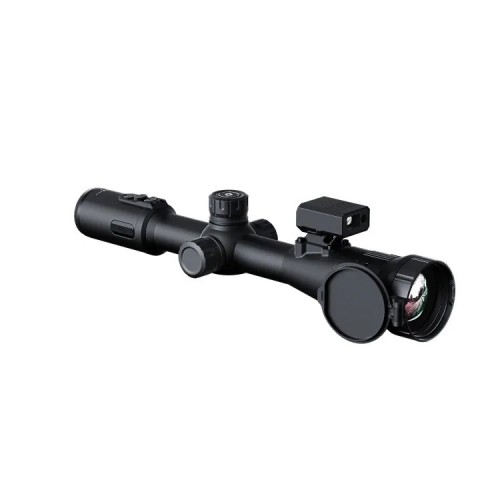

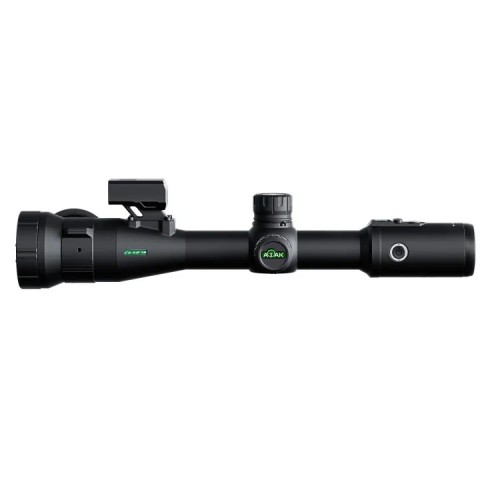

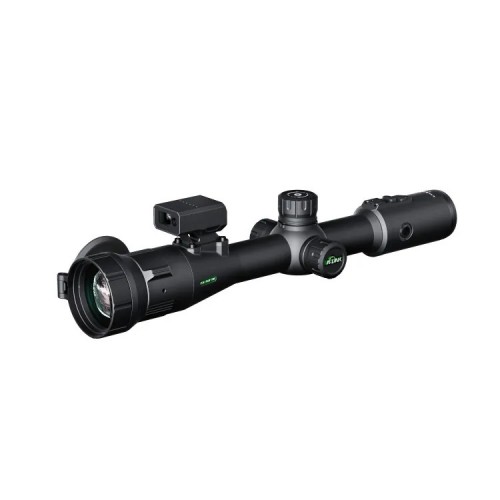

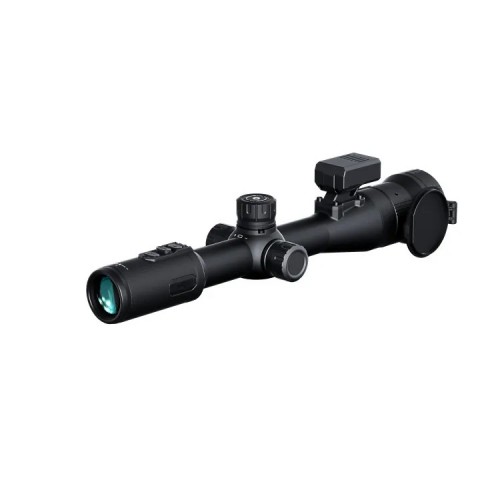

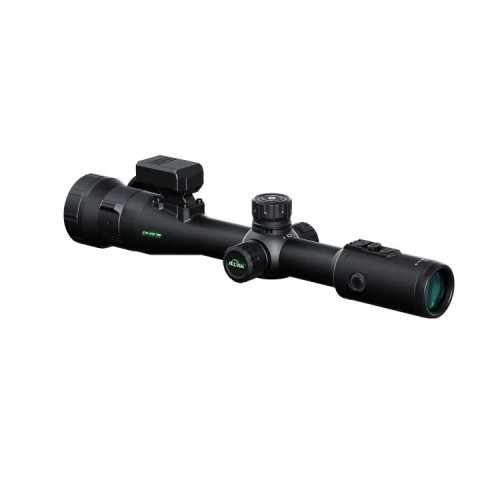

Тепловизор ATAK ET26 Tube выполнен в форм-факторе оптического прицела с диаметром корпуса 30 мм. Объективный модуль оснащен подпружиненной крышкой, отличается увеличенной шириной фокусировочного кольца и наличием плавникового упора для плавного хода и настройки в перчатках.
Прибор полностью защищен от пыли, дождя, высокой влажности и кратковременных погружений в воду на глубину до 1 м (IP67), рассчитан на работу при температурах от -30 до +55 °C. Такое сочетание позволяет использовать тепловизор в большинстве регионов России в любое время года.
Установка на оружие
Ударная стойкость до 6000 Дж рассчитана на работу с огнестрельным оружием таких калибров, как 12/20, 7,62×39 мм, .308 Winchester, 6,5×55 мм и .30-06.
Штатные кольца на планку Picatinny (небыстросъемные) обеспечивают стандартную установку на оружие с подходящей базой. Также можно использовать моноблочное крепление или аналогичные кольца с посадочным диаметром 30 мм.
Комплектация
- тепловизор с наглазником и крышкой объектива,
- аккумулятор 21700,
- кабель USB-C,
- защитный чехол,
- крепления-кольца 30 мм на Picatinny,
- шестигранный ключ,
- салфетка для линз,
- сумка для переноски,
- инструкция и гарантийный талон
Технические характеристики
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 640x512 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 18 мК |
| Калибровка | автоматическая (со шторкой), ручная (без шторки), "умная" (со шторкой, в момент простоя) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1600x1200 |
| Схемы | 6 (горячий белый горячий черный, «выделение», горячий красный, горячий индиго, небесный) |
| Режимы | 3 (город, лес, дождь) |
| Яркость дисплея | 6 уровней |
| Оптические характеристики | |
| Увеличение, крат | 3,0x, с зумом — 6x, 12x, 18x и 24x |
| Цифровой зум | x2 / x4 / x6 / x8 |
| Объектив | F50 мм |
| Поле зрения, град. | 8.8x7, диагональ 11,2 |
| Удаление выходного зрачка, мм | 60 |
| Фокусировка объектива | от 10 м, ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м | 2600 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 7 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Видеорекордер | |
| Запись фото | 1600x1200, .jpg |
| Запись видео | 1600x1200, .mp4 |
| Память | карта microSD до 128 ГБ |
| Запись звука | есть |
| Автоматическая запись выстрела (с активацией отдачей) | есть (20 секунд) |
| Функционал | |
| Лазерный дальномер | до 1000 м |
| Баллистический калькулятор | есть |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Отображение строки состояния | вкл / выкл |
| Меню | автоскрытие с экрана (вкл/ выкл) |
| Wi-Fi | есть (2.4GHz / 802.11 b/g; дистанция работы до 15 метров прямой видимости), поддержка приложений Roadcam/Okcam/Atakam |
| HDMI | microHDMI |
| Обновление ПО | возможно (загрузка установочных файлов с карты памяти) |
| Питание | |
| Источник | съемный аккумулятор Li-ion 21700 |
| Время работы при НУ, час | до 8 |
| Внешний источник питания / зарядка | USB-C |
| Автовыключение | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | кольца 30 мм на планку Picatinny / Weaver |
| Дополнительное крепление на корпусе | нет |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+55 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 395x88x78 (с наглазником) |
| Масса (без крепления, без батареи), кг | 0,73 |
