Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.). Это может привести к повреждению сенсора.
Назначение
ATAK ET36Q-50 LRF — тепловизионный прицел с лазерным дальномером, Wi-Fi, рекордером и баллистическим калькулятором. Позволяет измерять расстояние до цели и вычислять поправку на дальность без внешних устройств. Предназначен для охоты на средних/дальних дистанциях в условиях ограниченной видимости (туман, темнота, дождь, кустарник) на открытой местности из огнестрельного оружия с верхней планкой Picatinny.
Можно использовать для выявления утечек тепла/пожаров/повреждения оборудования, контроля состояния сетей и магистралей, охранных и поисково-спасательных задач, круглосуточных наблюдений и мониторинга объектов малого неба.
Ключевые отличия моделей ET36
- ET36Q-50LRF: NETD≤18 мК, дисплей OLED 1920x1080, увеличение 2,9x, до 8 ч автономной работы.
- ET36-50LRF: NETD≤20 мК, дисплей IPS 800x800, увеличение 2,5x, до 5 ч автономной работы.
- ET36Z-50LRF: NETD≤20 мК, дисплей IPS 800x800, переменная оптическая кратность 1,3x (F25 мм)/2,5x (F50 мм), до 6 ч автономной работы.
Особенности
- Матрица 640x512 (12 мкм, 50 Гц, NETD≤18мК). Объектив F50 мм.
- Дисплей OLED 1920x1080. 6 палитр. 3 режима.
- 7 сеток (по 4 цвета). Баллистический калькулятор.
- Лазерный дальномер (до 1000 м). Гироскоп, E-компас.
- Цифровой зум x2/x4/x6/x8, режимы PiP, Hot Track.
- Wi-Fi, micro HDMI. До 8 ч работы от аккумулятора 21700.
- Автозапись выстрела со звуком. Поддержка карт microSD до 128 ГБ.
- Разноуровневые кнопки. Фокусировка барабанчиком.
- Защита от пыли/воды — IP67. Ударная стойкость — до 6000 Дж.
- Съемное крепление на Picatinny (с регулировкой выноса).
Описание
Качество изображения
Что дает сочетание сенсора 640x512 с тепловой чувствительностью NETD≤18мК и дисплея OLED 1920x1080? Прибор лучше различает малоконтрастные объекты на сложном фоне, чем модели с NETD≤20-30 мК, и обеспечивает более четкое отображение контуров и мелких деталей, в том числе при цифровом увеличении, чем модели с дисплеями 1024×768, 1280×1024 и 1600×1200. Охотник получает информативную картинку, на которой проще заметить зверя и рассмотреть его особенности даже при плохих погодных условиях.
Увеличение и дальность обнаружения
ATAK ET36Q-50 LRF с объективом F50 мм обеспечивает базовое увеличение 2,9x и поле зрения 8,8°x7°. Более эффективен для дальних дистанций на открытой местности со стационарной позиции — с вышки или в засидке, — чем модели с объективами F25 мм/ F35 мм, когда детализация цели важнее быстрого поиска и широкого обзора. Крупного зверя можно обнаружить на расстоянии до 2500-2600 м.
Функции
- Лазерный дальномер измеряет расстояние до цели до 1000 м. Баллистический калькулятор использует результаты замера для расчета поправки на дальность для конкретного профиля пристрелки, с учетом внесенных данных о местности и боеприпасе.
- Цифровой зум 2×/4×/6×/8× увеличивает всю картинку для лучшей детализации, а режим «Картинка в картинке» (PiP) позволяет наблюдать за местностью и одновременно изучать укрупненную область цели.

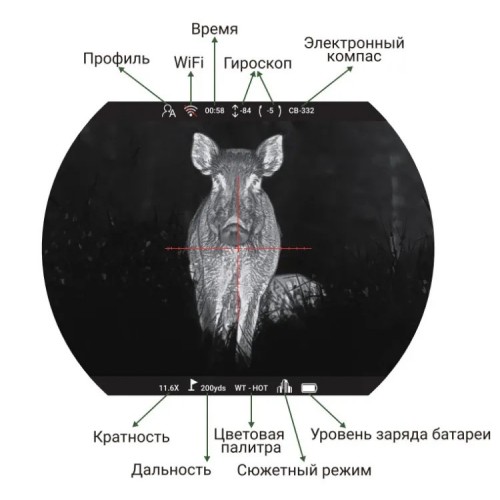

- Гироскоп определяет угол наклона и бокового завала прибора для корректировки горизонта. Электронный компас показывает направление наблюдения и помогает ориентироваться на местности.
- Режим «Обнаружение самой горячей точки» (Hot Track) автоматически определяет самую нагретую цель в кадре и удерживает на ней внимание при движении.
- Встроенный рекордер с автозаписью выстрела в момент отдачи можно использовать для фиксации обстановки, анализа пристрелки или поведения зверя. Пишет фото и видео («тихое» или со звуком) с разрешением 1440x1080 на съемную карту памяти microSD объемом до 128 ГБ (в комплект не входит).
- 3 интерфейса. Micro HDMI позволяет выводить изображение на внешний экран. USB-C используется для подключения к пауэрбанку для питания или компьютеру для передачи данных. Wi-Fi обеспечивает интеграцию со смартфоном/планшетом для удаленных наблюдений и съёмки через фирменное приложение Atakam для Android и платформ. О проблемах с приложением пишите нам на почту — все передадим производителю.
Пристрелка
Прицел позволяет сохранить несколько наборов настроек для разных патронов/ружей/условий стрельбы. Параметры сетки — 7 конфигураций по 4 цвета (красный, белый, желтый, зеленый), — можно настроить под фон и условия охоты.
Управление и питание
Сменный аккумулятор 21700 (3000 мАч, 3,7 V) обеспечивает до 8 часов автономной работы в нормальных условиях. Для увеличения времени работы можно подключать пауэрбанк (USB-C), для экономии заряда в периоды простоя — использовать функцию автовыключения питания.

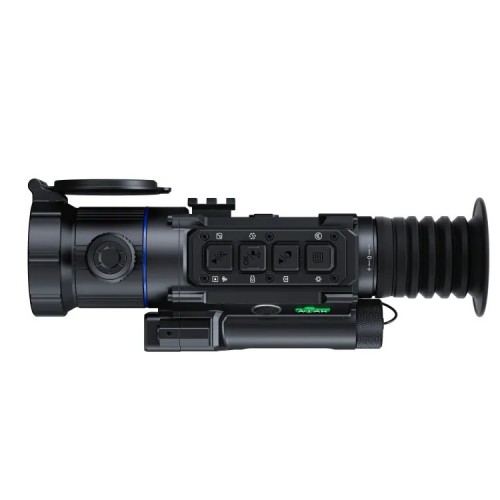

Управление — кнопочное, удобное и левше, и правше. На центральной панели (сверху) кнопки разной формы и высоты — для безошибочного распознавания в темноте даже в перчатках. Фокусировка объектива выполняется верхним барабанчиком: можно быстро и точно настроить резкость двумя пальцами одной руки.
Конструкция. Эксплуатация в реальных условиях

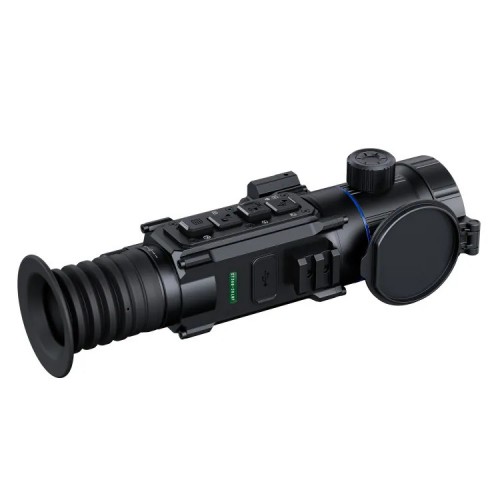

Корпус — коробчатого типа из алюминиевого сплава. На объективе — откидная подпружиненная крышка (открывает быстро, не болтается под корпусом), на окуляре — гофрированный резиновый наглазник (повышает практический комфорт при стрельбе).
Тепловизор рассчитан на реальную полевую эксплуатацию в большинстве регионов РФ в любой сезон: защищен от пыли, осадков и кратковременных погружений в воду (IP67) и может использоваться при температурах от -30 до +55°C.
Установка на оружие
Прибор подходит для ружей с дульной энергией выстрела до 6000 Дж, включая калибры .223 Rem., .308 Win., .30-06 Springfield, 7×64, .300 Win. Mag. и 9.3×62.

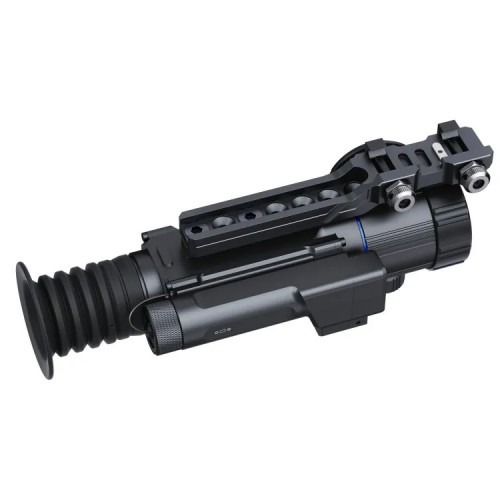

Штатный съемный кронштейн позволяет установить теплоприцел на верхнюю планку Picatinny / Weaver с учетом длины приклада / регулировки выноса.
Комплектация
- тепловизионный прицел с наглазником и крышкой объектива,
- салфетка для линз,
- кронштейн на Picatinny с винтами (3 шт.) и прокладками (2 шт.),
- шестигранный ключ, кабель USB-C,
- аккумулятор 21700,
- защитный чехол,
- инструкция и гарантийный талон
Технические параметры
| Микроболометр | |
| Тип | VOx неохлаждаемый |
| Разрешение, пикселей | 640x512 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| NETD, мК | ≤18 |
| 20Тип калибровки | Со шторкой (авто, ручная, «умная») |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1920x1080 |
| Режимы | город, лес, тропический лес |
| Схемы | 6; (горячий белый, горячий черный, "выделение", горячий красный, горячий индиго, небо) |
| Оптические характеристики | |
| Увеличение, крат | 2,9x, с зумом — 5,8x, 11,6x, 17,4x и 23,2x |
| Цифровой зум | x2 / x4 / x6 / x8 |
| Объектив | F50 мм |
| Поле зрения, град. | 8,8x7, диагональ 11,2 (15,4x12,3 м/100 м) |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +5...-5 |
| Дальность обнаружения объекта 1,7x0,5, м | до 2600 |
| Пристрелка | |
| Предустановленные метки, шт. | 7 |
| Цветовые схемы, шт. | 4 (белый, красный, желтый, зеленый) |
| Профили | |
| Видеорекордер | |
| Видео | 1440x1080 .mp4 |
| Фото | 1440x1080 .jpg 1,56 МП |
| Внешняя карта памяти | MicroSD до 128 Гб |
| Запись звука | есть |
| Автозапись выстрела | есть |
| Функционал | |
| Лазерный дальномер | замеры до 1000 м |
| Баллистический калькулятор | есть |
| Режим «Картинка в картинке» (PiP) | x2 |
| Функция «Обнаружения самой горячей точки» (Hot Track) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Wi-Fi | есть, приложение Roadcam/Okcam/Atakam |
| HDMI | micro HDMI |
| Обновление ПО | с карты памяти |
| Питание | |
| Источник | аккумулятор Li-ion 21700 3.7 В |
| Время работы при НУ, час | < 8 |
| Внешнее питание | USB-C |
| Автовыключение | есть |
| Физические и эксплуатационные параметры | |
| Управление | кнопочное (кнопки разной высоты) |
| Корпус | алюминиевый сплав |
| Объектив | цельностеклянная линза с многослойным просветлением |
| Класс защиты (по IEC 60529) | IP67 |
| Ударная стойкость на огнестрельном оружии, Дж | до 6000 |
| Крепление | небыстросъемный кронштейн на Picatinny |
| Рабочие температуры, град. Цельсия | -30...+55 |
| Габариты, мм | 225x78x71 |
| Масса (с батарейкой), кг | 0,678 |
