Прибор — цифровая камера в форм-факторе прицела, регистрирующая излучение в видимом и ближнем ИК-диапазоне (400-900 нм). Предназначен для ночной охоты. Позволяет выполнять замеры дистанций до 1000 м, вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi, micro HDMI и USB-C.
Ключевые изменения в серии ATAK ES3 PRO (отличия от ES3): 4K матрица, Full HD дисплей, 5-кратный цифровой зум.
Назначение
Цифровой прицел ночного видения ATAK ES3-LRF PRO (70-940) — флагманская модель на базе 4k матрицы, с баллистическим комплексом и «невидимой» ИК-подсветкой 940 нм. Предназначен для профессиональной ночной охоты на средних и дальних дистанциях на открытой местности, где решающее значение имеет маскировка охотника и 100% идентификация добычи.
Особенности
- Матрица CMOS 3840x2160 (2 мкм, 0,001 люкс). 2 палитры.
- Дисплей OLED 1920x1080. Фокусируемый объектив F70 мм.
- Увеличение 7,9x. Регулируемая ИК-подсветка 940 нм (до 350 м).
- Лазерный дальномер (до 1000 м). Баллистический калькулятор.
- 5 сеток. Цифровой зум 2x/3x/4x/5x, режим PiP, гироскоп, E-компас.
- Wi-Fi. Micro HDMI. Автозапись выстрела на карту micro SD до 128 ГБ.
- Кнопочное управление. До 8 ч работы от аккумулятора 18650. USB-C.
- Кронштейн на Picatinny. Защита IP67. Ударная стойкость до 6000 Дж.
Описание
Качество изображения: сенсор и дисплей
CMOS-матрица 3840x2160 (2 мкм) в паре с OLED-дисплеем 1920x1080 (Full HD) обеспечивают идентификацию зверя на таких расстояниях, где стандартные приборы с матрицей 1080p / 2,5K выдают нечеткую картинку. Высокая чувствительность сенсора (0,001 люкс) позволяет вести наблюдение в глубоких сумерках без ИК-осветителя. Доступны две палитры: цветная (60 Гц) для дня и черно-белая (30 Гц) для ночи.
Увеличение и эффективная дальность применения
Серия ES3 PRO отличается 5-кратным зумом и большей кратностью, чем базовая ES3. Оптическое увеличение ATAK ES3-LRF PRO с объективом F70 мм «выросло» до 7,9x, цифровое — до 39,5x. За счёт 4K матрицы даже на максимальном зуме удобно работать с малоразмерными целями на больших дистанциях.
«Невидимая» ИК-подсветка 940 нм
Такая подсветка оптимальна для охоты на осторожного зверя, который может реагировать на «красный глаз» осветителя 850 нм: излучение 940 нм не фиксируется глазом человека или животного. Высокое разрешение и чувствительности матрицы компенсируют яркость в ночное время, сохраняя эффективную дистанцию наблюдения до 350 м. Конструкция позволяет отрегулировать ширину и яркость луча (3 уровня).
Интегрированный баллистический комплекс
Лазерный дальномер в сканирующем режиме точно измеряет расстояние до 1000 м. Баллистический калькулятор мгновенно рассчитывает поправку и отображает её на сетке, учитывая параметры боеприпаса и результаты замера. 5 профилей дают пристрелку под разное оружие, боезапас или «нулевую» дистанцию. Функция «заморозки» картинки упрощает выверку. А 5 сеток (по 4 цвета) позволяют адаптировать интерфейс под разные цели.

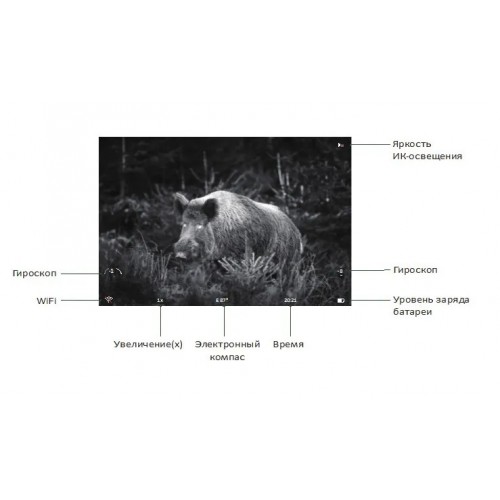

Дополнительные функции
Электронный компас помогает ориентироваться на местности. 3D-гироскоп отслеживает завал/наклон оружия с прицелом. Режим «картинка в картинке» (PiP) позволяет рассмотивать цель в отдельном окне без потери общего обзора.
Мультимедийный блок поддерживает трансляцию изображения на смартфон через приложение Roadcam/Okcam (модуль Wi-Fi) или на внешний монитор (порт micro HDMI). Встроенный рекордер сохраняет видео со звуком в формате .mp4 на карту microSD до 128 ГБ. Функция автозаписи выстрела фиксирует его в момент отдачи, упрощая анализ пристрелки и охоты.
Питание, управление и условия эксплуатации
Прибор максимально адаптирован под суровые погодные и походные условия. Выдерживает морозы до -30°C и жару до +55°C. Полностью защищен от пыли, ливневых осадков и кратковременных падений в воду на глубину до 1 м (IP67). Автономно работает до 8 часов от сменного аккумулятора 18650 (с плоскими контактами). Поддерживает питание от пауэрбанка (USB-C) и экономию заряда с функцией автовыключения питания.
Кнопки управления нажимаются беззвучно и легко распознаются на ощупь. Боковая планка подходит для крепления аксессуаров — коллиматора, тактического фонаря или блока питания.

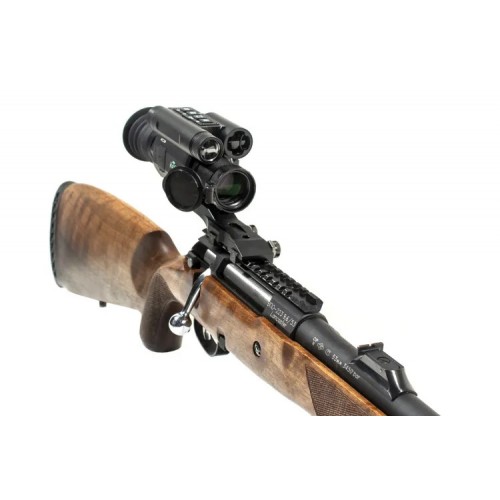

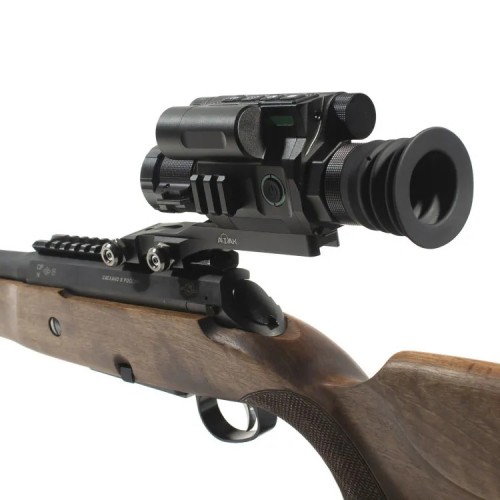

Установка на оружие
Ударная стойкость до 6000 Дж позволяет использовать прицел на большинстве охотничьих калибров: 12, 20, .223 REM, .243 Win, .270 Win, .308 Win, .30-06 SPRG, 9,3x62 и, .300 Win Mag. Штатный кронштейн обеспечивает установку «из коробки» на оружие с верхней планкой Picatinny / Weaver. Консольный тип позволяет регулировать вынос выходного зрачка и монтировать прицел даже на укороченную планку.

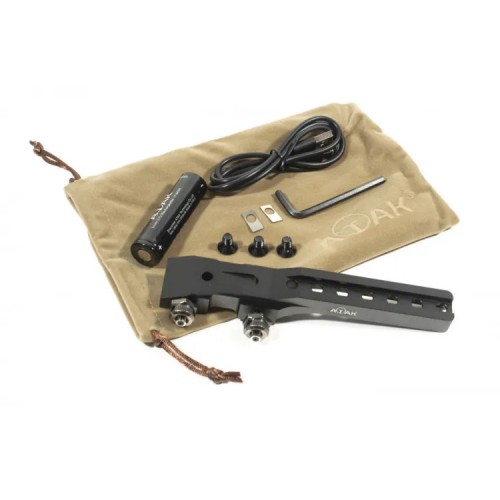

Комплектация
- цифровой прицел с дальномером,
- аккумуляторная батарея 18650,
- кабель USB-C,
- крепление на Picatinny (М6),
- шестигранные винты (3 шт.),
- ключ-шестигранник 4 мм,
- регулировочная прокладка 15x8,5x0,1 мм,
- регулировочная прокладка 15x8,5x0,2 мм,
- тканевый мешочек,
- руководство по эксплуатации,
- гарантийная карта
Технические параметры
| Электронные компоненты | |
| Матрица | CMOS 3840x2160 (4K), размер пикселя 2 мкм, чувствительность 0,001 люкс, частота кадров 60 Гц (день) / 30 Гц (ночь) |
| Дисплей | OLED 1920x1080, 7 уровней яркости |
| Алгоритм обработки изображения | DIPT |
| Режимы | День (цветной) + Ночь (чёрно-белый) |
| Оптические характеристики | |
| Увеличение, крат | 7,9x, с зумом — 15,8x, 23,7x, 31,6x и 39,5x |
| Цифровой зум | 2x/3x/4x/5x |
| Объектив, мм | F70 |
| Поле зрения, град. | 3,8x2,8, диагональ 4,73° |
| Размер выходного зрачка, мм | 6 |
| Удаление выходного зрачка, мм | 35 |
| Фокусировка | ручная, на объективе, от 3 м |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Встроенный ИК-осветитель (только для ночного режима) | |
| Источник излучения | длина волны 940 нм |
| Мощность | 5 Вт, 3 режима |
| Дистанция обнаружения в ночное время, м | до 350 |
| Пристрелка. Прицельные метки | |
| Метки | 5 |
| Цвет | белый, жёлтый, зелёный, красный |
| Профили пристрелки | 5 штук (A, B, C, D, E) |
| Встроенный видеорекордер | |
| Разрешение видео | |
| Формат видео | MP4 |
| Запись звука | есть |
| Автозапись выстрела | есть |
| Штамп даты / времени | есть |
| Слот под карту памяти | micro SD, до 128ГБ |
| Дополнительные функции | |
| "Картинка в картинке" (PiP) | есть |
| Гироскоп 3D | есть |
| Электронный компас | есть |
| Баллистический калькулятор | есть |
| Лазерный дальномер | есть, замеры до 1000 м, работа в режиме сканирования |
| WiFi | есть, приложение Roadcam/Okcam |
| Видеовыход | micro HDMI |
| Бесшумные кнопки | есть |
| Питание | |
| Источник | 1 li-ion аккумулятор 18650 (3,7 V, плоский "+") |
| Время работы при нормальных условиях | до 8 ч |
| Разъем для зарядного устройства | USB Type-C |
| Спящий режим | есть |
| Режим автовыключения питания | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминиевый сплав |
| Диапазон эксплуатационных температур, град.Цельсия | -30...+55 |
| Класс защиты (по IEC 60529) | IP67 (до 30 мин, глубина до 1 м) |
| Ударная стойкость, Дж | до 6000 |
| Крепление | на планку Picatinny (в комплекте) |
| Дополнительное крепление | 1 боковая планка для аксессуаров |
| Габариты, мм | |
| Масса (без кронштейна), кг |
